QC11Y-12×4000液压闸式剪板机
所属分类:剪板机系列
编  号:2120003524
规  格:详细规格面议
型  号:详细型号面议
产品价格:面议





机器的基本技术参数:
序号
项目名称
数值
单位
序号
项目名称
数值
单位
1
可剪板厚
12
mm
10
型号
Y132M-4 B5
2
可剪板宽
4000
mm
功率
15
KW
3
被剪板料强度
σb≤450
N/mm2
转速
1440
rpm
4
行程次数
8
次/min
11
齿轮泵
型号
40MCY14-1B
5
剪切角
0.5-1.5
°
流量
40
L/min
6
喉口深度
150
mm
压力
31.5
Mpa
7
刀片长度
4100
mm
12
外形尺寸
4500
mm
8
工作台离地高度
800
mm
1700
mm
9
后挡料范围
20~800
mm
2400
mm
一、整机结构
整机采用全钢焊接结构,墙板、工作台、刀架体等焊接部件振动消除应力,具有很好的刚性与稳定性。
二、技术与工艺

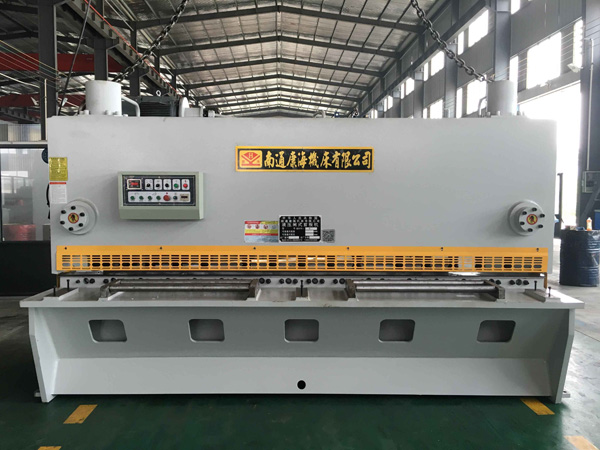

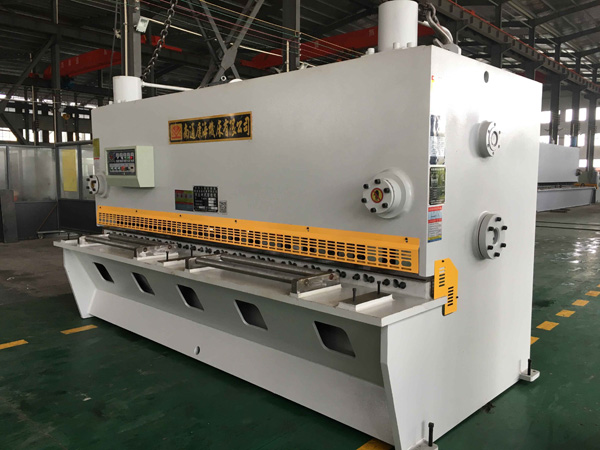

剪板机现货

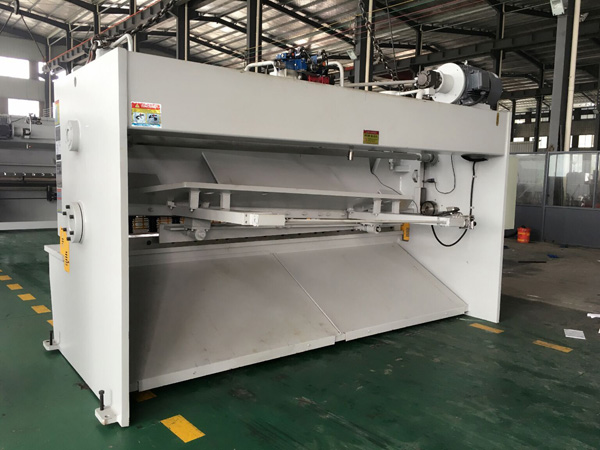

剪板机反面
1、 本机属最新一代液压剪板机。采用先进的液压集成阀块。结构紧凑,减少管路连接,提高了系统的可靠性与易维修性。
2、结构件采用喷丸方式除锈,并喷涂防锈漆;
3、机床的机架、上刀架、工作台等主要件均利用国内名牌的数控大型落地镗铣床精加工而成,保证了主机的各项几何精度。
4、 串联油缸使机床在剪切时,油缸同步,剪切角不会变动。
5、上刀架安装刀片的安装面为螺旋面,确保在剪切过程中刀片间隙的均匀性,剪切断面质量好。子轴支承上刀架上、下摆动动作,偏心机构快速调整刀片间隙,提高剪切精度。
6、 蓄能器回程平稳、迅速,改变了传统的储气筒的结构,杜绝氮气泄露的情况
7、 上、下刀片均为矩形,材质9CrSi,硬度好、寿命长。
8、上、下刀片刀口间隙由手柄调节,刻度盘指示数值,调整轻便迅速、正确可靠。
9、设有灯光对线装置,电动机械式后挡料,并能作手动微调,挡料尺寸及剪切次数均有数字显示装置,使用方便。
10、防护栅与电气构成联锁,电气箱设有电源开关和机械联锁装置,确保操作及维修的安全。
11、 工作台面设滚动结构,减少板料划伤,并可减少摩擦阻力。
部分配套件供应商
油缸主要密封圈:日本华尔卡                  主控电气元件:西门子(苏州)
液    压    阀:海门新力阀组                油        泵:上海优质油泵
刀          片:上海金山优质刀片         电        机:南通恒力电机
添加时间:2017-11-16  浏览次数:962
