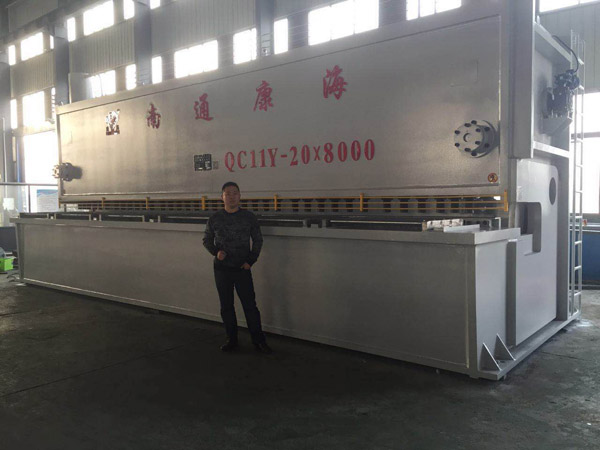

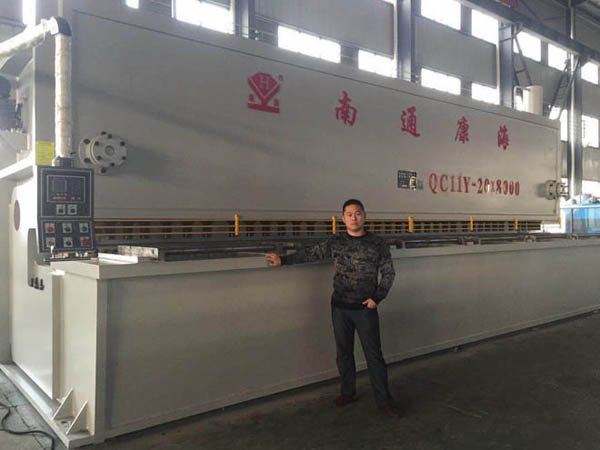

QC11Y-20×8000液压闸式剪板机
|
|
所属分类： 剪板机系列编 号： 2120003534规 格：详细规格面议 型 号：详细型号面议 产品价格： 面议 |

机器的基本技术参数：
|
序号 |
项目名称 |
数值 |
单位 |
序号 |
项目名称 |
数值 |
单位 |
|
1 |
可剪板厚 |
12 |
mm |
10 |
主
电
机 |
型号 |
Y132M-4 B5 |
|
2 |
可剪板宽 |
4000 |
mm |
功率 |
15 |
KW |
|
3 |
被剪板料强度 |
σb≤450 |
N/mm2 |
转速 |
1440 |
rpm |
|
4 |
行程次数 |
8 |
次/min |
11 |
齿轮泵 |
型号 |
40MCY14-1B |
|
5 |
剪切角 |
0.5-1.5 |
° |
流量 |
40 |
L/min |
|
6 |
喉口深度 |
150 |
mm |
压力 |
31.5 |
Mpa |
|
7 |
刀片长度 |
4100 |
mm |
12 |
外形尺寸 |
长 |
4500 |
mm |
|
8 |
工作台离地高度 |
800 |
mm |
宽 |
1700 |
mm |
|
9 |
后挡料范围 |
20～800 |
mm |
高 |
2400 |
mm | 一、整机结构 整机采用全钢焊接结构，墙板、工作台、刀架体等焊接部件振动消除应力，具有很好的刚性与稳定性。 二、技术与工艺 1、 本机属最新一代液压剪板机。采用先进的液压集成阀块。结构紧凑，减少管路连接，提高了系统的可靠性与易维修性。 2、结构件采用喷丸方式除锈，并喷涂防锈漆； 3、机床的机架、上刀架、工作台等主要件均利用国内名牌的数控大型落地镗铣床精加工而成，保证了主机的各项几何精度。 4、 串联油缸使机床在剪切时，油缸同步，剪切角不会变动。 5、上刀架安装刀片的安装面为螺旋面，确保在剪切过程中刀片间隙的均匀性，剪切断面质量好。子轴支承上刀架上、下摆动动作，偏心机构快速调整刀片间隙，提高剪切精度。 6、 蓄能器回程平稳、迅速，改变了传统的储气筒的结构，杜绝氮气泄露的情况。 7、 上、下刀片均为矩形，材质9CrSi，硬度好、寿命长。 8、上、下刀片刀口间隙由手柄调节，刻度盘指示数值，调整轻便迅速、正确可靠。 9、设有灯光对线装置，电动机械式后挡料，并能作手动微调，挡料尺寸及剪切次数均有数字显示装置，使用方便。 10、防护栅与电气构成联锁，电气箱设有电源开关和机械联锁装置，确保操作及维修的安全。 11、 工作台面设滚动结构，减少板料划伤，并可减少摩擦阻力。 部分配套件供应商 油缸主要密封圈：日本华尔卡 主控电气元件：西门子（苏州） 液 压 阀：海门新力阀组 油 泵：上海优质油泵 刀 片：上海金山优质刀片 电 机：南通恒力电机
添加时间：2017-11-16 浏览次数：605
|
