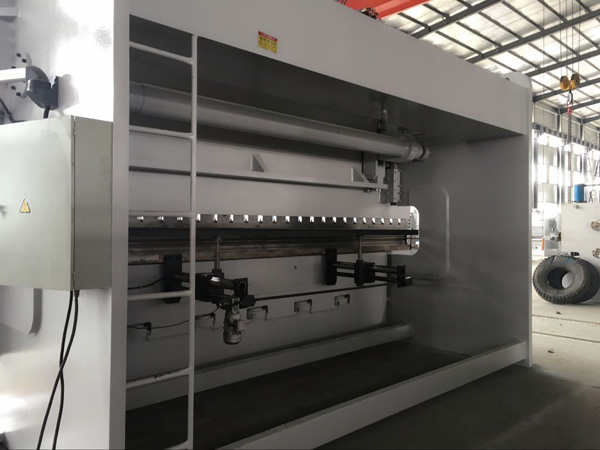

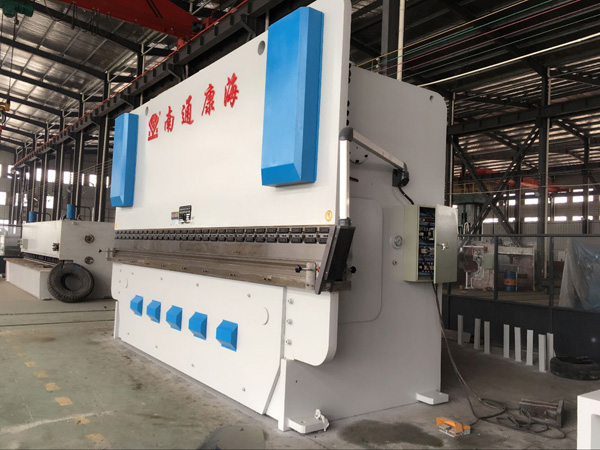

WC67Y-400T6000液压板料折弯机
|
|
所属分类： 折弯机系列编 号： 3070000444规 格：详细规格面议 型 号：详细型号面议 产品价格： 面议 |
一、整机结构
机器采用整机焊接结构，机架由左右墙板、工作台、油箱、撑挡、同步轴及滑块等组成。
二. 技术与工艺
1、集成式液压控制系统，结构紧凑，减少了管路连接，提高了系统的可靠性和易维修性。
2、采用扭轴同步，在滑块两端装有2个同步摆臂，,使滑块动作始终与工作台保持平行, 工作时抗偏载能力强。油缸下限行程机械档块定位，连续工作折弯角度不漂移。上模加装挠度补偿机构，折板精度高。
3、挡料与滑块行程调整，手动微调，数字显示。液压动力单元结构紧凑，安装方便，采用了油液通道和接头数量被限制到最小程度的集成液压阀块，滑块上传动，速度调节范围大，工作平稳可靠。
4、上模配有挠度补偿机构，调节方便。
三、配置
油缸主要密封圈：日本华尔卡
主要电器元件：西门子
液压阀：海门液压件
油泵：上海齿轮油泵
油缸：45号钢锻造件调质处理，内孔精镗、挤压。
活塞杆：45号钢调质处理，外圆镀硬铬精磨。
基本技术参数The Main Techinical Data:
|
序号 |
名 称 |
数 值 |
单 位 |
备 注 |
|
1 |
公称力 |
4000 |
KN |
|
|
2 |
工作台长度 |
6000 |
mm |
|
|
3 |
被折板料强度≤ |
450 |
N/mm2 |
|
|
4 |
立柱间距离 |
4940 |
mm |
|
|
5 |
滑块行程 |
250 |
mm |
|
|
6 |
工作台与滑块间最大开启高度 |
535 |
mm |
|
|
7 |
喉口深度 |
400 |
mm |
|
|
7 |
滑块行程速度 |
空载 |
45 |
mm |
|
|
工作 |
7 |
mm |
|
|
回程 |
55 |
mm |
|
|
8 |
主电机 |
型号 |
Y225S-4 B5 |
|
|
功率 |
30 |
KW |
|
|
转速 |
1460 |
rpm |
|
|
9 |
液压系统最大工作压力 |
26 |
Mpa |
|
|
10 |
齿轮泵 |
型号 |
63MCY14-1B |
|
|
流量 |
63 |
L/min |
|
|
压力 |
31.5 |
Mpa |
|
|
11 |
外形尺寸 |
长 |
6000 |
mm |
|
|
宽 |
2330 |
mm |
|
|
高 |
3935 |
mm |
|
|
12 |
机 器 重 量 |
35000 |
kg |
|
