一、机器的用途与适用范围

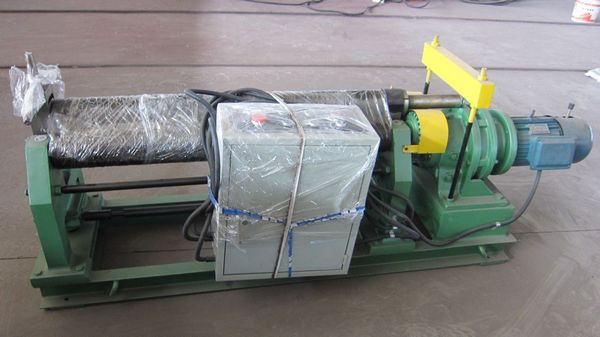

本机为三辊对称型、上调式卷板设备，主要用于在冷作过程中弯卷金属板，弯卷成各种不同直径的圆柱筒，广泛适用于锅炉、化工、矿山、建筑、造船等机械行业。
二、主要技术参数
|
序号 |
项目名称 |
单位 |
W11-6×2500 |
备注 |
|
1 |
最大卷板厚度 |
mm |
6 |
|
|
2 |
最大卷板宽度 |
mm |
2500 |
|
|
3 |
上辊直径 |
mm |
200 |
|
|
4 |
下辊直径 |
mm |
160 |
|
|
5 |
主电机功率 |
KW |
7.5 |
|
|
6 |
副电机功率 |
KW |
2.5 |
|
|
9 |
下辊中心距 |
mm |
250 |
|
|
10 |
最小卷圆直径 |
mm |
500 |
|
|
11 |
屈服极限 |
Mpa |
245 |
|
三、机器的主要结构与工作原理
3-1、本机为上调式对称型弯板机，通过上辊的下压和上、下辊的对滚来完成筒形工件的卷制。
3-2、本机是由在焊接的整体底盘上的工作部分和传动部分这两大部分组成。工作部分由左、右辊子轴承座、一根上辊、二根下辊(三辊材质均为45#锻圆，经调质、中频热处理)、升降丝杆蜗轮副以及一些辅助零件组成。下辊是主传动辊，上辊是被动辊，上辊可以沿着高度方向上下调节。传动部分由主电机、主减速机及其他辅助零件组成。
3-3、下辊的传动是由主电机通过主减速机实现的，主减速机输出轴通过一组齿轮传动到两下辊，辊子旋动方向的变换由主电机换向而获得。
3-4、上辊升降运动的实现，是由辅助电机通过辅助减速机带动左、右辊子轴承座下面的蜗杆、蜗轮机构运动，使固定在蜗轮上的丝母旋转，从而使升降丝杆上下移动来完成的。升降传动装置为铜蜗轮、铜螺母。
3-5、卸板装置是用来当圆筒件卷制完成后，为取出工件而设计。在卸料前，上辊先上升到位，在上辊尾端用平衡拉杆拉住上辊，然后将可倾轴承座上销轴抽出，翻倒可倾轴承座，卷制完成的工件可以从上辊的一端脱出。
四、主要配套厂家
1、复合轴承 嘉善无油自润滑轴承厂
2、工作辊 南钢/江阴二锻/大冶
3、主电动机 西门子贝得电机
4、主电器元件 苏州电器
5、主减速机 泰隆/泰星
